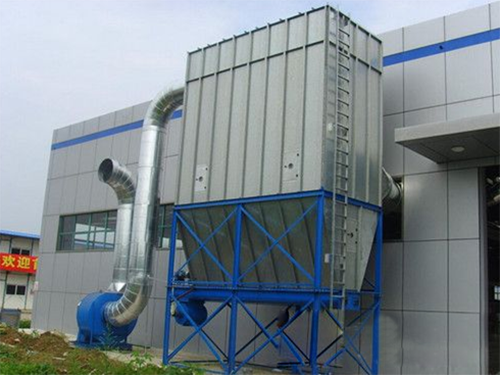

橡胶密炼机除尘器的结构组成：本除尘器由上、中、下箱体、排灰装置及喷吹清灰系统五部分组成。上箱体包括可掀起的顶盖和出风口。中箱体内有花板、滤袋组件。下箱体有灰斗，进风口及检修门。排灰装置为回转卸料阀。喷吹清灰系统由脉冲控制仪，电磁气阀，喷吹管及气包组成。
橡胶密炼机除尘器特点：
橡胶密炼机除尘器维护费用低，由于结构设计的、采用和的关键件，提高了设备的性，除尘器的长期稳定运行，维护费用仅为一般除尘器的70%左右。
橡胶密炼机除尘器滤袋使用寿命长的脉冲清灰方式以及 的滤袋及附件，使滤袋的使用寿命延长。
橡胶密炼机除尘器吸尘罩设计标准：
(1)在不影响密炼机操作和维修的情况下除尘器风罩应尽量靠近污染源，在考虑安装、维修条件下好采用全封闭结构，可以减少除尘风量。如不允许采用全封闭结构，可以考虑加软挡边封闭结构。
(2)炼胶机除尘器风罩在不影响安装、维修的条件下应尽量采用在罩口的中间固定挡风板，罩出口四周留通风口，这样可以减小风罩断面面积，提高风速或减小风量。在风速不变的前提下，面积减少的百分比等于风量减小的百分比。例如110L密炼机配套的布袋除尘器采用1。5m×0。8m的方形风罩，在吸尘罩口加挡风板，四周留120mm间隙，通风量减小了80％，从而可以使用较小的风机和除尘器达到基本相同的通风、除尘效果，为用户节约了很多的成本。
(3)在解包机、密炼机投料口、小料投料口等部位由于存在塑料袋、纸袋或小的胶豆，如果风量太大，容易将塑料袋或纸袋吸入除尘器附在滤袋上，采用反吹清灰很难将其 ，影响除尘效果。如果进入排灰螺旋或旋转卸灰阀，这些杂物很可能缠绕在螺旋或卸灰阀叶片上，甚至挤入螺旋或卸灰阀间隙中，造成故障(用户时有发生)。故要求在这些部位的风罩加钢板网，网孔直径在8～10mm左右。
(4)我公司可以根据用户现场安装条件设计不同规格的吸风罩和除尘器。风罩断面风速一般取0.5～1.0m/s，风罩离污染源远取大值。
